캐나다에서 쓰이는 용접기호 Welding symbols 2탄

캐나다에서 실제로 쓰이는 용접기호 weldindsymbol 2탄 시작합니다.

​

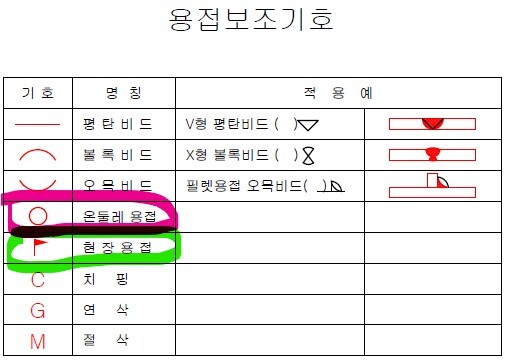

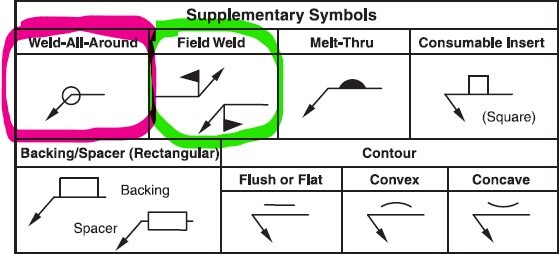

3. Supplementary symbols 용접 보조기호입니다.



알아두셔야 할 중요한 것이 두 가지인데,

첫째는 화살표 꺾인 지점에 동그라미 보이시죠.

Weld-All-Around -웰드올어라운드 / 온둘레 용접입니다. 화살표 쪽 둘레 면을 모두 용접하라는 지시입니다.

​

두 번째는 화살표 꺾인 지점에 깃발 표시 보이시죠.

Field Weld 현장 용접입니다. 이 부분은 Weld Shop 용접공장이 아닌 설치 현장에서 용접하라는 지시입니다.

​

​





​

4. Typical welding symbols 일반적인 용접 기호

​

자, 지금부터는 일반적으로 실제 쓰이는 용접 기호들을 몇 가지 살펴보겠습니다.

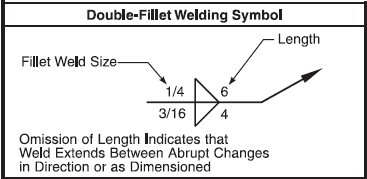

위의 기호를 보시면 필렛 양면 용접이며,

화살표 쪽은 용접 사이즈 3/16인치 각장 사이즈로 길이 4 인치를 용접하고,

화살표 반대쪽은 용접 사이즈 1/4인치 각장 사이즈로 길이 6인치를 용접하라는 기호입니다.

밑에 첨부된 내용을 해석해 보면, omission of Length indicates that Weld extends Between Abrupt changes in direction or as Demensioned 즉, 삼각형 오른쪽에 길이에 대한 지시가 생략된 경우에는 용접하는 대상의 화살표쪽 면을 따라 급격한 변화 사이 또는 면의 방향이 바뀌는 지점까지 용접을 쭉 해서 연장하라는 뜻입니다.

​

​

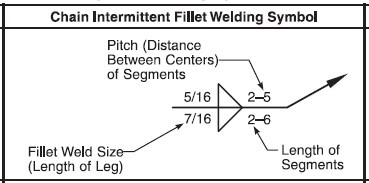

다음은 Chain intermittent fillet welding symbol인데 저희 회사 사람들은 보통 Stitch Welding이라고 부르는데 바늘땀 뜨듯이 용접을 해서 그렇게 부르는 거 같습니다.

보통 스티치 웰딩은 박판이나 넓은 판에 용접을 할 때 용접 후 용접물이 뒤틀리는 경우에 이를 방지하기 위해 합니다.

여기서 많은 사람들이 실수를 하게 되는데, 삼각형 뒤에 2-6에서 앞의 2는 용접 길이를 말하고 뒤에 6은 용접한 부분 사이의 피치 즉 간격을 말합니다.

간혹 경험이 있는 용접사들 중에도 이를 잘못 해석해서 2인치 용접하고 6인치 띄고 다시 2 인치 용접하는데 이는 잘못된 것입니다. 여기서는 2인치 용접을 하고 그다음 2인치를 용접하는데 그 용접의 중심의 피치가 6 인치라는 말입니다. 따라서 2인치를 용접하고 4인치를 띄고 다시 2인치를 용접하고 하는 식으로 용접을 해야 합니다.

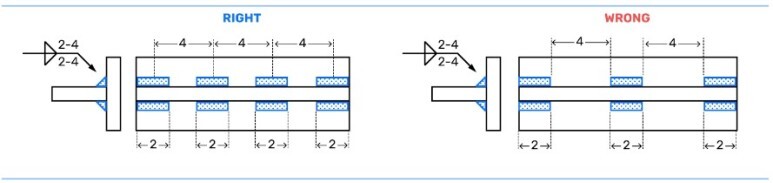

이해를 돕기 위해서 다른 그림을 가져와 봤습니다.

왼쪽이 맞게 용접하고 오른쪽이 잘못된 것입니다.

여기서는 2-4이니까 2인치 용접하고 2인치 띄고 2인치 용접하고 이런 식으로 하시면 됩니다.

​

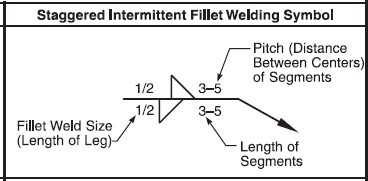

다음은 Staggered Intermittent Fillet Welding Symbol이라고 스티치 용접인데 양쪽 면을 지그재그로 용접합니다.

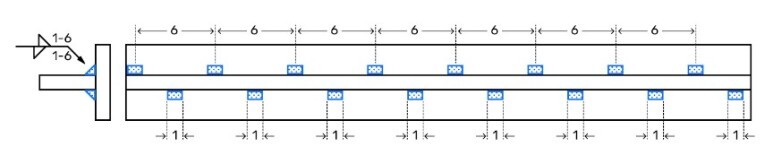

빠른 이해를 위해 다른 그림을 가져와 보겠습니다.

위에 보시다시피 용접 길이는 1인치이고 용접 간의 피치는 6인치이며, 반대편에는 지그재그로 용접을 합니다.

​

이상 여기까지 설명드린 내용만 아셔도 기본적인 용접 기호에 대한 것은 얼추 배우셨다고 보셔도 됩니다.

제가 용접 기호를 설명드리면서 영어 용어까지 굳이 설명을 하는 이유는 이 글은 실제로 캐나다에서 쓰이는 것이기 때문에 캐나다나 미국에서 용접 일을 하시는 분이나 앞으로 하실 분들에게 조금이라도 도움을 드리고자 하기 때문입니다.



캐나다에서 쓰이는 용접기호 Welding symbols 3탄에서는 advanced welding symbols 고급 용접기호 와 실제 저희 회사의 도면을 일부를 보면서 좀 더 심도 있게 공부를 해 보도록 하겠습니다.
