캐나다에서 실제로 쓰이는 용접기호 weldindsymbol 에 대해서 알아보려 합니다.
캐나다는 미국과 같은 단위와 기호를 쓴다
먼저 캐나다 인구의 85%는 미국과의 국경에서 100마일 이내에 살고 있습니다. 따라서 미국과 경제교류가 아주 활발합니다.
저희 회사 또한 미국에 2개의 생산시설이 있고, 지금도 미국 내에 많은 Distributor와 Agency를 통해 저희 회사 제품을 판매하고 있습니다.
따라서 저희 회사도 야드파운드법을 단위로 쓰고 있습니다. 처음에는 엄청 헷갈렸죠.. 지금도 도면에 소수점으로 기재된 인치를 계산하려면 계산기나 차트가 필요합니다.
용접 기호는 물론 CWB(Canadian Welding Bureau)라고 캐나다용접국 또는 협회로 번역할 수 있는 기관이 있는데 이곳에서의 표준 또한 AWS(American Welding Society)의 표준에 따른다고 볼 수 있습니다.
1. 용접기호의 기본적인 사항들
저희 회사에서는 기본적으로 한국에서는 Co2용접이나 MIG 용접으로 불리는 GSAW(Gas Shielded Arc Welding)으로 Fillet 용접을 가장 많이 하고 있습니다.

Fillet welding size 필렛용접의 치수
위의 그림에서 처럼 도면에서 필렛용접 기호에서 사이즈는 보통 각장길이를 말합니다.
물론 특별한 경우 용접기호에서 각목길이(Thoat size)를 특정하는 경우도 있습니다.
2. Typical Weld Joints 기본적인 용접이음 종류

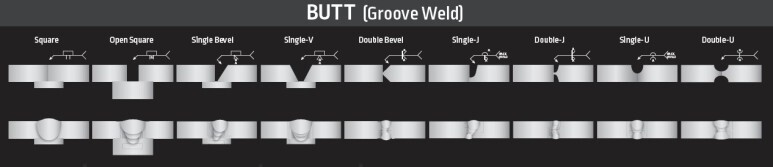

Butt joints 맞대기 용접

Typical Weld jonts 용접이음의 종류
3. Welding Symbol 용접기호
AWS A2.4:2020 – Standard Symbols For Welding, Brazing, And Nondestructive Examination
AWS(American Welding Society)
기본적으로는 미국용접협회 AWS의 Standard Welding Symbols 표준 용접기호를 사용합니다.
AWS의 Welding Symbol Cahrt는 아래 첨부하였습니다.
이제 용접기호의 기본 틀을 보겠습니다.

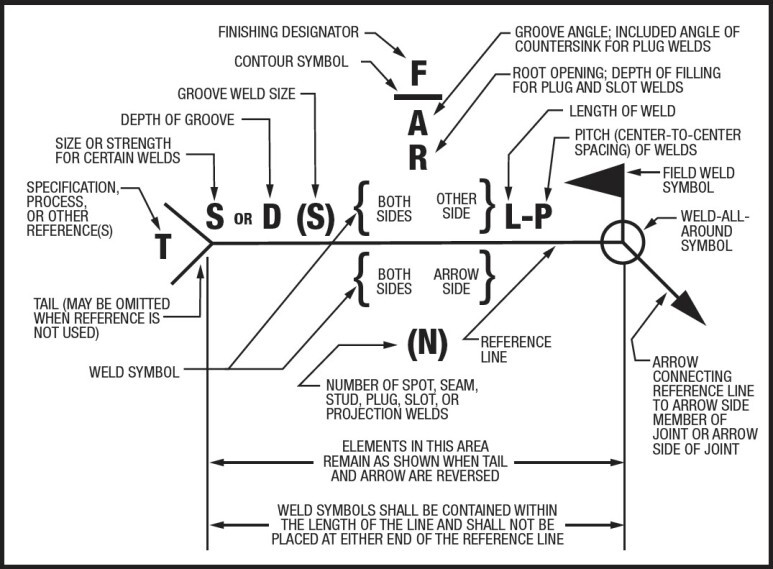

Location of Elements of a Welding Symbol 용접기호의 요소들의 위치

용접기본기호( KS B 0052)
위의 AWS의 용접기호와 한국의 기본기호(KS B 0052) 기본적으로 같습니다. 아마도 한국의 표준을 미국 것을 기반으로 만들었다고 생각이 듭니다.
많은 분들이 가장 헷갈려하시는 부분은 필렛용접 시 용접하는 방향일 것입니다. 우리
회사 용접사들도 가끔 헷갈려서 반대로 용접해 놓는 경우가 종종 있습니다.

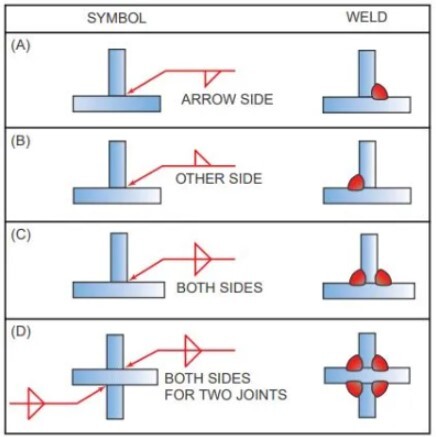

용접 기호가 reference line 기선 아래쪽에 있으면 화살표 면에 용접
용접 기호가 reference line 기선 위쪽에 있으면 화살표 반대면에 용접

Basic Welding Symbols And Their Location Significance 기본 용접 기호와 그 위치의 의미


캐나다에서 쓰이는 용접기호 Welding symbols 2탄에서 계속하겠습니다.
